Performance
実績
Microfabrication
微細加工
-
- ■内視鏡用微細ハサミ
材質:Ti-6Al-4V
(サンプルの為チタンで加工)
総切削で微細5軸加工
- ■内視鏡用微細ハサミ
-
- ■内視鏡先端微細パーツ
材質:Ti-6A-4V,SUS303
多軸加工機にて微細加工
- ■内視鏡先端微細パーツ
-
- ■極細ニッケルチタンファイル
材質:Ni-Ti
先端系Φ0.1のテーパーピンを多軸特殊研磨機で加工
- ■極細ニッケルチタンファイル
-
- ■微細窓抜き切削
材質:インバー
外径Φ0.8×内径Φ0.7,窓幅0.4
- ■微細窓抜き切削
-
- ■異形状ドリル
材質:SUS440C
- ■異形状ドリル
-
- ■ミニチュア2条ネジ
材質:Ti-6Al-4V
ネジ寸法:S0.5×P0.125
全長:0.8
- ■ミニチュア2条ネジ
-
- ■極細ミーリング
材質:SUS316L
Φ0.03エンドミルにて幅0.05溝加工
- ■極細ミーリング
-
- ■ミニチュアダイス
材質:Ti-6Al-4V
社内での陽極酸化処理にて100通り以上の発色が可能
- ■ミニチュアダイス
-
- ■内視鏡先端微細鉗子
材質:Ti-6Al-4V,SUS303
- ■内視鏡先端微細鉗子
Difficult-to-cut material
難削材加工
-
- ■鏡面切削加工サンプル
材質:SUH660
切削にて鏡面仕上げ Rz0.3
- ■鏡面切削加工サンプル
-
- ■モーターケース
材質:インコネル
- ■モーターケース
-
- ■エンドミル形状加工サンプル
材質:左からタングステン,インコネル,ハステロイ
- ■エンドミル形状加工サンプル
-
- ■溝加工サンプル
材質:タンタル
- ■溝加工サンプル
-
- ■内腔くり抜き加工サンプル
材質:Ti-6Al-4V
- ■内腔くり抜き加工サンプル
Thin wall
薄肉加工
-

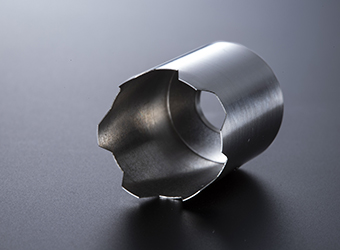

- ■薄肉ケース
材質:Ti-6Al-4V
肉厚50µ 底面も同肉厚にて止まり穴加工 肉厚35µも実績あり
- ■薄肉ケース
-
- ■テーパー薄肉スリーブ
材質:A6061
肉厚0.2,全長150㎜
特殊工具にてテーパー長穴加工
- ■テーパー薄肉スリーブ
-
- ■薄肉ノズル
材質:左からPEEK,POM,アクリル
先端細穴径Φ0.05
- ■薄肉ノズル
High precision combined
高精度複合加工
-
- ■複合加工サンプル
材質:A2011
- ■複合加工サンプル
-
- ■インペラ加工サンプル
材質:A7075
- ■インペラ加工サンプル
-
- ■ソレノイドバルブスリーブ加工サンプル
材質:A2024
- ■ソレノイドバルブスリーブ加工サンプル
-
- ■高圧ガス用バルブボディ加工サンプル
材質:AUS316L-H2
- ■高圧ガス用バルブボディ加工サンプル
Microfabrication(Laser)
微細加工(レーザー)
-
- ■ステントサンプル
材質:Ni-Ti,コバルトクロム合金,
SUS316 etc…
- ■ステントサンプル
-
-
-
- ■ステントサンプル
材質:Ni-Ti
- ■ステントサンプル
-
- ■ステントサンプル
材質:コバルトクロム合金(MP35N)
- ■ステントサンプル
-
-
- ■各種微細穴開け
左から麻の葉模様,網代模様,渦模様
材質:SUS304
- ■各種微細穴開け
-
-
-
- ■異物回収デバイスサンプル
材質:Ni-Ti
熱処理にて形状記憶
- ■異物回収デバイスサンプル
-
- ■静脈弁カッターサンプル
材質:Ni-Ti
熱処理にて形状記憶
- ■静脈弁カッターサンプル
-
- ■フレキシブルチューブサンプル
材質:Ni-Ti
材質:SUS304
- ■フレキシブルチューブサンプル
